Khám phá ứng dụng của Loadcell trong cuộc sống và công nghệ

Chủ nhật - 18/08/2024 13:45 1760 0

Từ cân sức khỏe điện tử đến hệ thống cân băng tải công nghiệp, ứng dụng của loadcell trong đời sống ngày càng phổ biến và đa dạng. Nó hoạt động như thế nào và mang lại những lợi ích gì? Vậy loadcell là gì? Chúng hoạt động như thế nào?

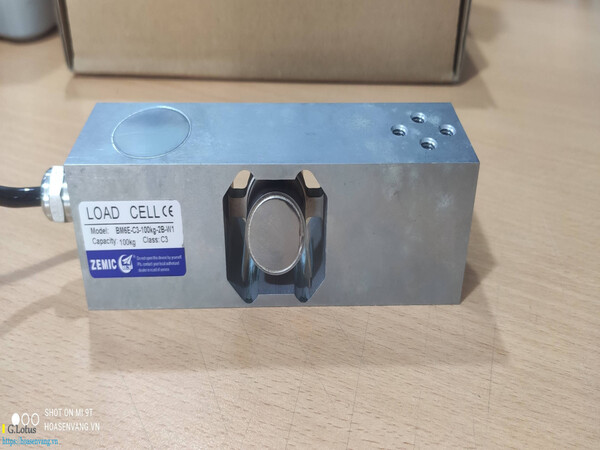

Ứng dụng của loadcell trong cân điện tử giúp đo lường chính xác, hỗ trợ quản lý hàng hóa hiệu quả trong công nghiệp và thương mại.

Loadcell là gì?

Khái niệm

Cảm biến lực hoặc cảm biến trọng lượng, còn được gọi là loadcell, là thiết bị chuyển đổi lực tác động thành tín hiệu điện. Tín hiệu này tỷ lệ thuận với lực tác động và có thể được đo lường, xử lý bởi các hệ thống điện tử khác. Đặc tính này tạo nền tảng cho nhiều ứng dụng của loadcell trong các lĩnh vực đa dạng, từ công nghiệp sản xuất đến nghiên cứu khoa học và đời sống hàng ngày.

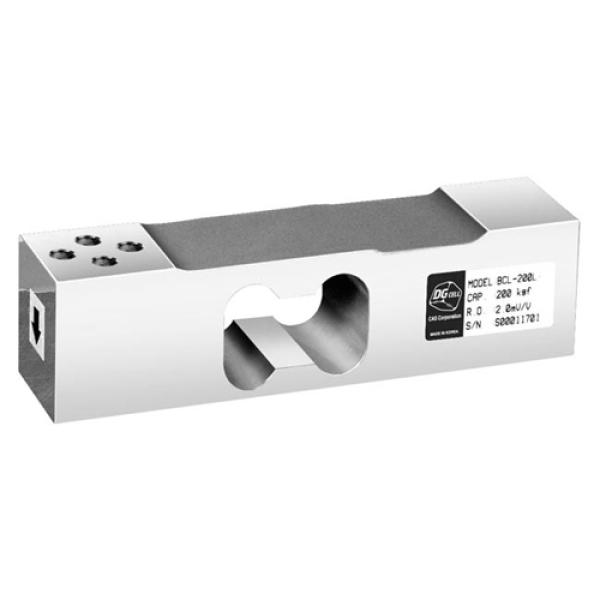

Nhờ loadcell, việc đo lường trọng lượng trong nhiều lĩnh vực trở nên chính xác và tự động hóa hơn

Nguyên lý hoạt động

Loadcell hoạt động dựa trên nguyên lý cơ bản của hiệu ứng điện trở, cụ thể là hiệu ứng áp điện trở. Hiệu ứng này mô tả sự thay đổi điện trở của một vật liệu khi nó bị biến dạng dưới tác động của lực.
Cấu tạo của Loadcell:

Vỏ bảo vệ: Làm bằng kim loại hoặc hợp kim, có tác dụng bảo vệ các bộ phận bên trong khỏi tác động của môi trường.
Cảm biến biến dạng (Strain Gauge): Đây là thành phần cốt lõi của cảm biến lực. Cảm biến này thường được làm bằng các sợi dây kim loại mỏng, được sắp xếp theo hình zic zac và dán chặt vào thân thiết bị đo lực. Khi thiết bị chịu lực tác động, cảm biến biến dạng sẽ bị kéo dãn hoặc nén lại, dẫn đến sự thay đổi về chiều dài và tiết diện của các sợi dây kim loại. Sự thay đổi này làm thay đổi điện trở của cảm biến.
Mạch khuếch đại tín hiệu: Tín hiệu điện trở từ cảm biến biến dạng rất nhỏ, cần được khuếch đại lên để dễ dàng xử lý và đo lường. Mạch khuếch đại tín hiệu có nhiệm vụ này.
Bộ chuyển đổi tín hiệu (ADC): Tín hiệu điện áp sau khi khuếch đại được chuyển đổi thành tín hiệu số bởi bộ chuyển đổi ADC. Tín hiệu số này có thể được xử lý bởi các thiết bị điện tử khác như bộ điều khiển, máy tính,...

Nguyên lý hoạt động chi tiết:

Tác động của lực: Khi một lực tác dụng lên cảm biến đo lực, thân thiết bị sẽ bị biến dạng (kéo dãn hoặc nén lại) tùy thuộc vào loại cảm biến và hướng tác dụng của lực.
Biến dạng của cảm biến: Sự biến dạng của thân loadcell kéo theo sự biến dạng của các cảm biến biến dạng được gắn trên nó.
Thay đổi điện trở: Sự biến dạng của cảm biến biến dạng làm thay đổi điện trở của chúng. Độ lớn của sự thay đổi điện trở này tỉ lệ thuận với độ lớn của lực tác động.
Khuếch đại tín hiệu: Tín hiệu điện trở từ cảm biến biến dạng được đưa vào mạch khuếch đại để tăng cường độ lớn của tín hiệu.
Chuyển đổi tín hiệu: Tín hiệu điện áp sau khi khuếch đại được chuyển đổi thành tín hiệu số bởi bộ chuyển đổi ADC.
Xử lý và hiển thị: Tín hiệu số này được xử lý bởi các thiết bị điện tử để tính toán giá trị lực tác động và hiển thị kết quả trên màn hình hoặc truyền đến các thiết bị khác.

Tóm lại:
Loadcell hoạt động bằng cách chuyển đổi sự biến dạng cơ học của vật liệu thành tín hiệu điện, từ đó đo lường được lực tác động. Nguyên lý hoạt động này đơn giản nhưng hiệu quả, giúp thiết bị cảm biến này trở thành một trong những loại cảm biến lực phổ biến và đáng tin cậy nhất hiện nay. Chính nhờ nguyên lý hoạt động đáng tin cậy này mà ứng dụng của loadcell trở nên đa dạng và rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến đời sống hàng ngày.

Cảm biến strain gauge là "trái tim" của loadcell, nắm giữ bí mật biến đổi lực thành tín hiệu điện

Các loại loadcell phổ biến

Thị trường hiện nay cung cấp nhiều loại loadcell khác nhau, mỗi loại có cấu tạo riêng biệt để phục vụ các ứng dụng của loadcell cụ thể. Các cảm biến lực này được thiết kế với tải trọng đa dạng, từ loadcell 5kg, loadcell 100kg đến loadcell 150kg, nhằm đáp ứng nhu cầu đo lường trong nhiều lĩnh vực khác nhau. Sự đa dạng này cho phép ứng dụng của loadcell mở rộng từ công nghiệp đến đời sống hàng ngày. Dưới đây là một số loại phổ biến:

1. Loadcell dạng thanh

Cấu tạo: Thân hình trụ đặc hoặc rỗng, hai đầu có ren hoặc lỗ để liên kết với các bộ phận khác.
Nguyên lý hoạt động: Khi chịu lực kéo hoặc nén, thân của cảm biến lực sẽ biến dạng đàn hồi. Sự biến dạng này làm thay đổi điện trở của các strain gauge gắn trên thân bề mặt cảm biến, từ đó tạo ra tín hiệu điện tỷ lệ với lực tác dụng.
Ưu điểm: Cấu trúc đơn giản, dễ lắp đặt, giá thành hợp lý, độ chính xác cao.
Ứng dụng: Cân treo công nghiệp, cân trạm trộn bê tông, cân silo, cân bồn chứa, đo lực kéo trong các ứng dụng công nghiệp.

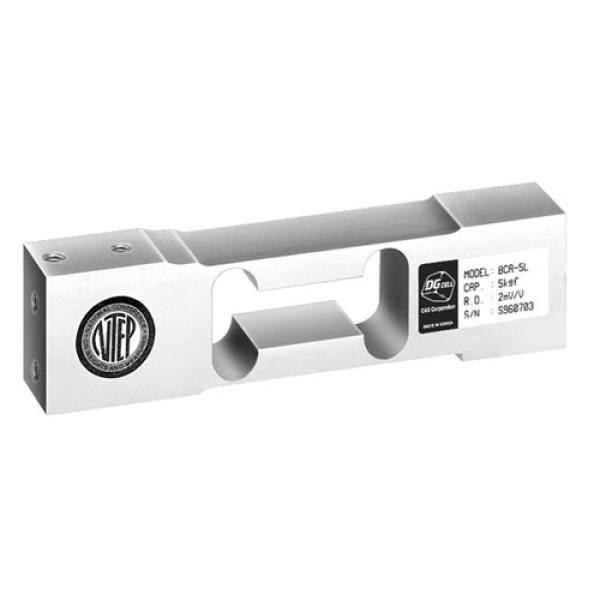

Với cấu trúc hình trụ, loadcell dạng thanh dễ dàng được tích hợp vào các hệ thống cân đo, mang đến giải pháp đo lường hiệu quả

2. Loadcell dạng nút

Cấu tạo: Thân hình trụ dẹt, nhỏ gọn, thường có lỗ ở giữa để bắt vít hoặc bu lông.
Nguyên lý hoạt động: Tương tự loại dạng thanh, nhưng biến dạng chủ yếu là biến dạng nén.
Ưu điểm: Kích thước nhỏ gọn, phù hợp với không gian hẹp, chịu được lực nén lớn.
Ứng dụng: Cân bàn công nghiệp, cân sàn công nghiệp, cân ô tô, đo lực nén trong máy ép thủy lực, máy dập.

Hình dáng nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế, loadcell dạng nút là lựa chọn lý tưởng cho các ứng dụng đo lực nén chính xác

3. Loadcell dạng S

Cấu tạo: Thân có hình chữ S đặc trưng, hai đầu có lỗ hoặc móc để liên kết.
Nguyên lý hoạt động: Chịu lực kéo tác động lên kết cấu, làm biến dạng và thay đổi điện trở của strain gauge.
Ưu điểm: Chịu được lực kéo lớn, độ bền cao, độ ổn định tốt.
Ứng dụng: Cân móc cẩu, cân treo công nghiệp, đo lực kéo trong các dây chuyền sản xuất.

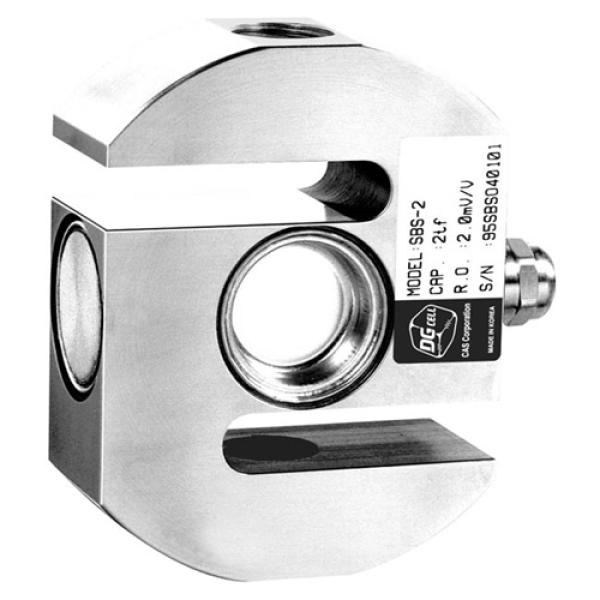

Hình dáng chữ "S" độc đáo giúp phân bố lực đều, tăng cường độ bền và độ chính xác cho loadcell

4. Loadcell dạng uốn

Cấu tạo: Thân hình chữ nhật hoặc vuông, có thể là một thanh hoặc nhiều thanh ghép lại.
Nguyên lý hoạt động: Khi chịu lực uốn, các strain gauge gắn trên bề mặt cảm biến sẽ biến dạng, tạo ra tín hiệu điện.
Ưu điểm: Độ nhạy cao, độ chính xác tốt, chịu được tải trọng lớn.
Ứng dụng: Cân băng tải, cân sàn công nghiệp, cân xe tải xách tay, cân bồn chứa lớn.

Bí mật nằm ở sự uốn cong! Loadcell dạng uốn biến đổi lực tác động thành tín hiệu điện, mang đến độ chính xác cao

Ưu điểm của loadcell

So với các phương pháp đo lường trọng lượng truyền thống, loadcell sở hữu nhiều ưu điểm vượt trội, mở rộng phạm vi ứng dụng của loadcell trong nhiều lĩnh vực:

Độ chính xác cao: Cảm biến lực cho phép đo lường trọng lượng với độ chính xác rất cao, đáp ứng được yêu cầu khắt khe trong nhiều ứng dụng của loadcell, từ công nghiệp đến y tế.
Dải đo rộng: Cảm biến đo lực có thể đo lường trọng lượng trong phạm vi rất rộng, từ vài gram đến hàng trăm tấn, cho phép ứng dụng của loadcell trong các lĩnh vực đa dạng.
Tốc độ phản hồi nhanh: Cảm biến trọng lượng cho phép đo lường trọng lượng một cách nhanh chóng, đáp ứng được yêu cầu của các hệ thống tự động hóa và mở rộng ứng dụng của loadcell trong các quy trình sản xuất hiện đại.
Dễ dàng tích hợp: Thiết bị cảm biến đo lực có thể dễ dàng tích hợp vào các hệ thống tự động hóa khác, giúp nâng cao hiệu quả sản xuất và mở rộng phạm vi ứng dụng của loadcell trong nhiều ngành công nghiệp.

Ứng dụng của loadcell trong đời sống và công nghiệp

Ứng dụng của loadcell ngày càng đa dạng và phổ biến, đóng vai trò quan trọng trong nhiều lĩnh vực từ công nghiệp nặng đến cuộc sống hàng ngày, từ những thiết bị quen thuộc như cân sức khỏe, cân thực phẩm đến những lĩnh vực chuyên ngành như nghiên cứu khoa học hay giám sát kết cấu. Hãy cùng khám phá chi tiết hơn về các lĩnh vực ứng dụng cụ thể của loadcell trong công nghiệp và đời sống:

Trong công nghiệp

Loadcell là thành phần cốt lõi trong các loại cân điện tử, từ cân phân tích phòng thí nghiệm đến cân ô tô tải trọng lớn. Cảm biến này đảm bảo độ chính xác và tin cậy cho hoạt động cân đo trong nhiều lĩnh vực, từ nghiên cứu khoa học đến công nghiệp nặng.

Cân điện tử

Cảm biến đo lực là thành phần không thể thiếu trong các loại cân điện tử. Chúng được sử dụng rộng rãi, từ cân phân tích trong phòng thí nghiệm cho đến cân ô tô tải trọng lớn, đảm bảo độ chính xác trong đo lường trọng lượng.

Hệ thống cân băng tải

Trong các nhà máy sản xuất, cảm biến tải được tích hợp vào hệ thống cân băng tải. Điều này cho phép đo lường trọng lượng sản phẩm một cách liên tục và chính xác trong quá trình vận chuyển, nâng cao hiệu quả và kiểm soát chất lượng sản xuất.

Đo lường lực kéo, lực nén

Cảm biến lực được sử dụng rộng rãi trong các ứng dụng đo lường lực kéo và lực nén. Ví dụ, chúng đóng vai trò quan trọng trong việc kiểm tra độ bền vật liệu và đánh giá lực kéo của động cơ.

Trong đời sống

Hầu hết các loại cân điện tử hiện nay đều sử dụng loadcell để đo lường trọng lượng cơ thể. Cân tiểu ly điện tử cũng ứng dụng công nghệ này.

Cân sức khỏe

Cảm biến tải đóng vai trò quan trọng trong các thiết bị gia đình như cân sức khỏe điện tử. Hầu hết các loại cân này đều sử dụng công nghệ cảm biến lực để đo lường trọng lượng cơ thể một cách chính xác và thuận tiện cho người dùng.

Cân thực phẩm

Cảm biến trọng lượng nhỏ gọn là thành phần quan trọng trong các thiết bị gia đình như cân thực phẩm điện tử. Công nghệ này giúp cân thực phẩm trở nên tiện dụng và đáng tin cậy, đóng vai trò không thể thiếu trong nhà bếp hiện đại.

Trong các lĩnh vực khác

Nghiên cứu khoa học

Cảm biến áp lực đóng vai trò quan trọng trong việc đo lường các lực tác động nhỏ trong môi trường khí quyển. Công nghệ này được ứng dụng rộng rãi trong nghiên cứu khoa học, giúp các nhà khoa học thu thập dữ liệu chính xác về áp suất không khí và các hiện tượng khí quyển khác.

Giám sát kết cấu

Loadcell được sử dụng để giám sát sức khỏe của các công trình xây dựng, cầu đường, giúp phát hiện sớm các nguy cơ tiềm ẩn.

Ứng dụng loadcell giúp nâng cao độ chính xác trong sản xuất

Lựa chọn loadcell phù hợp

Việc lựa chọn cảm biến lực phù hợp đóng vai trò quan trọng, quyết định hiệu quả hoạt động của toàn hệ thống. Tùy theo ứng dụng của loadcell, bạn có thể chọn các dải đo khác nhau, từ loadcell 5kg cho ứng dụng nhỏ đến loadcell 150kg cho ứng dụng công nghiệp. Khi lựa chọn, bên cạnh việc nắm rõ nguyên lý hoạt động, bạn cần xem xét kỹ lưỡng các yếu tố sau đây:

Xác định nhu cầu sử dụng

Trước tiên, bạn cần xác định rõ mục đích sử dụng loadcell là gì, từ đó lựa chọn loại thiết bị đo lực có thông số kỹ thuật phù hợp.

Phạm vi đo lường

Mỗi loại bộ chuyển đổi lực có một phạm vi đo lường nhất định. Bạn cần lựa chọn bộ chuyển đổi lực có dải đo phù hợp với trọng lượng cần đo.

Độ chính xác

Độ chính xác là yếu tố quan trọng cần được xem xét khi lựa chọn loadcell. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao, như trong nghiên cứu khoa học hoặc sản xuất chính xác.

Môi trường hoạt động

Khi lựa chọn cảm biến áp lực, cần xem xét kỹ các yếu tố môi trường như nhiệt độ, độ ẩm và bụi bẩn. Điều này giúp bạn chọn được loại cảm biến có khả năng hoạt động ổn định trong điều kiện cụ thể của ứng dụng.

Thương hiệu và giá cả

Khi chọn loadcell, nên ưu tiên các thương hiệu uy tín như Mettler Toledo, HBM, Siemens và Flintec để đảm bảo chất lượng sản phẩm. Tuy nhiên, cần cân nhắc giữa chất lượng và giá cả để tìm ra lựa chọn phù hợp nhất với ngân sách và yêu cầu của ứng dụng.

Xử lý tín hiệu loadcell

Xử lý tín hiệu loadcell là một bước quan trọng để chuyển đổi tín hiệu điện từ cảm biến thành giá trị trọng lượng chính xác. Quá trình này thường bao gồm khuếch đại, lọc nhiễu và chuyển đổi tín hiệu analog sang digital.

Tương lai của ngành công nghiệp sản xuất loadcell

Ngành công nghiệp sản xuất cảm biến lực đang phát triển nhanh chóng, mang đến những cải tiến về độ chính xác và độ tin cậy của thiết bị. Xu hướng nổi bật là sự ra đời của cảm biến trọng lượng thông minh và việc thu nhỏ kích thước, giảm tiêu thụ năng lượng. Những tiến bộ này mở rộng ứng dụng của loadcell từ thiết bị điện tử nhỏ gọn đến hệ thống công nghiệp lớn, hứa hẹn tạo bước đột phá trong ngành tự động hóa.

Tăng độ chính xác và độ tin cậy

Các nhà sản xuất đang liên tục cải tiến công nghệ để tạo ra cảm biến lực có độ chính xác và độ tin cậy cao hơn. Những nỗ lực này nhằm nâng cao hiệu suất và độ ổn định của loadcell trong nhiều môi trường hoạt động khác nhau, mở rộng phạm vi ứng dụng của chúng.

Phát triển loadcell thông minh

Loadcell thông minh được tích hợp các tính năng xử lý tín hiệu và giao tiếp không dây, nâng cao hiệu quả hoạt động và mở rộng khả năng ứng dụng. Những cảm biến trọng lượng tiên tiến này cho phép thu thập và truyền tải dữ liệu đo lường nhanh chóng, chính xác, mở ra nhiều cơ hội mới trong lĩnh vực đo lường và tự động hóa.

Giảm kích thước và tiêu thụ năng lượng

Xu hướng thu nhỏ kích thước và giảm thiểu tiêu thụ năng lượng của loadcell đang được đẩy mạnh. Điều này giúp mở rộng phạm vi ứng dụng của chúng trong nhiều lĩnh vực, từ thiết bị điện tử cầm tay đến các hệ thống công nghiệp phức tạp.

Tìm mua loadcell ở đâu?

Nếu bạn đang tìm kiếm cảm biến lực uy tín với giá cả phải chăng, hãy tham khảo Hoa Sen Vàng - đơn vị chuyên cung cấp giải pháp đo lường và ứng dụng của loadcell. Với sản phẩm chính hãng từ các thương hiệu nổi tiếng, Chúng tôi đảm bảo chất lượng và hiệu quả sử dụng lâu dài cho khách hàng.

Liên hệ ngay để được tư vấn miễn phí:
CÔNG TY TNHH THIẾT BỊ ĐO LƯỜNG HOA SEN VÀNG
Địa chỉ: 82/2/11 Đinh Bộ Lĩnh, P.26, Q.Bình Thạnh, Tp. Hồ Chí Minh
Số điện thoại: (028) 3511 7799
Email: hsv@hoasenvang.com.vn
Website: https://hoasenvang.com.vn/

Loadcell chất lượng cho mọi ứng dụng - Tìm địa chỉ cung cấp uy tín ngay!

Kết luận

Ứng dụng của loadcell vô cùng đa dạng và quan trọng, từ cân đo trong gia đình đến công nghiệp và nghiên cứu khoa học. Những thiết bị này góp phần nâng cao hiệu quả sản xuất và chất lượng cuộc sống, đóng vai trò không thể thiếu trong nhiều lĩnh vực khác nhau. Hãy khám phá ngay các ứng dụng của loadcell phù hợp với nhu cầu của bạn để tối ưu hóa hiệu quả công việc và cuộc sống!

Câu hỏi thường gặp (FAQ)

1. Loadcell là gì và hoạt động như thế nào?

Đây là thiết bị cảm biến trọng lượng, chuyển đổi lực tác động thành tín hiệu điện. Loadcell hoạt động dựa trên nguyên lý hiệu ứng điện trở, khi có lực tác động, cấu trúc bên trong biến dạng làm thay đổi điện trở của cảm biến, từ đó cho ra kết quả đo lường.

2. Ứng dụng phổ biến của loadcell trong đời sống là gì?

Được ứng dụng rộng rãi trong các loại cân điện tử, từ cân sức khỏe, cân thực phẩm trong gia đình cho đến hệ thống cân băng tải trong công nghiệp.

3. Làm thế nào để lựa chọn loadcell phù hợp?

Khi lựa chọn cảm biến lực, bạn cần xem xét nhu cầu sử dụng, phạm vi đo lường, độ chính xác, điều kiện môi trường hoạt động cũng như thương hiệu và giá cả.

4. Xu hướng phát triển của công nghệ loadcell trong tương lai là gì?

Xu hướng phát triển của cảm biến đo lực hướng đến việc tăng độ chính xác, độ tin cậy, tích hợp công nghệ thông minh, thu nhỏ kích thước và giảm thiểu mức tiêu thụ năng lượng.
